浅析关于纠偏气囊的基础知识

来源:上海松夏减震器有限公司日期:2019-06-28 23:01

  纠偏气囊在众多行业以及工业方面都有着非常重要的应用,今天小编带大家了解的是一种由橡胶、网线贴合成的曲形胶囊,业内称之为橡胶纠偏气囊同时也俗称为气胎、波纹气胎、气囊、皮老虎等。橡胶纠偏气囊在纠偏气囊行业内是一种常见的产品类型,今天小编就带大家一起了解清楚关于橡胶纠偏气囊的基础知识。

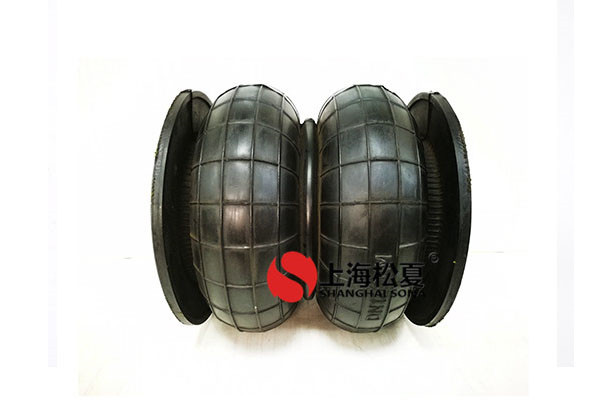

浅析关于纠偏气囊的基础知识
  纠偏气囊的胶囊两端部需用两块钢板相连接从而形成一个压缩空气室。橡胶与网线本身不提供对负荷的承载力而是由充入胶囊内的压缩空气来完成。在一般的情况下其曲囊数通常为1-3 曲囊,如果是需求不同的情况也可以设计制造成4 曲或5 曲以上都可以,在特定的条件下还可以将两个纠偏气囊叠加使用。橡胶纠偏气囊的端部与连接板的法兰密封形式有五种结构形式:LHF型、JBF型、GF型、HF型、ZF型。
  曲囊式橡胶纠偏气囊的端部结构根据联接方式可以分为三大类:
  ①.固定式法兰联接型:纠偏气囊的两端边缘尺寸和曲囊最大外径相等或略小一些,在钻若干个孔后用法兰环和端板紧固联接;
  ②.活套式法兰联接型:纠偏气囊的两端边缘尺寸比曲囊最大外径小得多,不需钻孔用一个特制的法兰环和一个普通端板紧固联接即可;
  ③.自密封型:不用法兰联接压入端板充入压缩空气则自行密封。

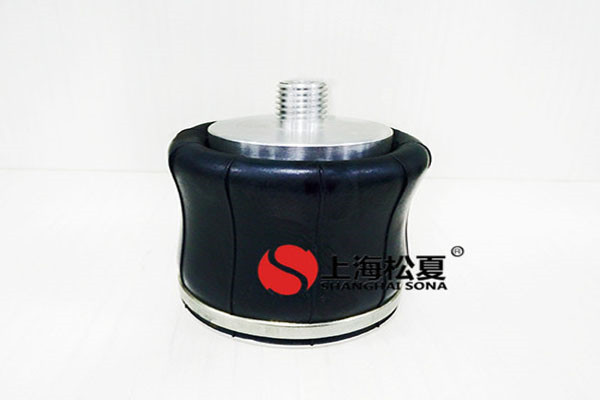

纠偏气囊高清实拍图
  当橡胶纠偏气囊装配成总成后向纠偏气囊内充入压缩空气,是利用空气的可压缩性实现弹性作用具有弹簧作用的非金属弹簧,橡胶纠偏气囊的金属弹簧特点:
  ①.具有非线性特性可根据需要将它的特性线设计成比较理想的曲线;
  ②.刚度随载荷而变可使弹簧装置具有理想的特性;
  ③.能同时承受轴向和径向载荷也能传递扭矩;
  ④.通过调整内压力可以得到不同的承载能力能适应多种载荷的需求;
  ⑤.重量轻、使用寿命长同时高频隔振和隔音性能好。
  ⑥.所需安装空间小所以更换方便。
